1535nm Er鉺玻璃激光器在激光測距中的應用

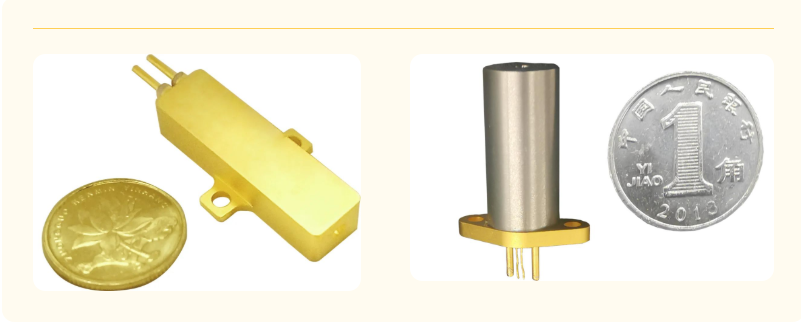

1535nm激光器實物圖
一．方案背景
遠距離激光測距儀正朝著安全性高、測量距離遠、精度高、功耗小、體積小型化的趨勢發展。目前測距機的常用發射波長為1064nm，容易損傷人的視網膜，存在極大的安全隱患。小型化、高可靠性的1535nm人眼安全激光器在測距機中廣泛應用將成為必然趨勢。1535nm人眼安全激光器目前已經在手持測距、槍瞄、吊艙、引信以及邊防監控等領域得到廣泛應用。
二、系統介紹
測距系統原理結構如下圖所示，主要由激光發射模塊、光學收發系統、激光接收系統和信號處理系統四大部分構成。人眼安全測距系統采用Er玻璃固體激光器，產生百μJ能量、低重頻、窄脈寬的1535nm激光，采用InGaAs的APD作為信號探測，TDC進行飛行時間測量，從而得到精確的距離信息。

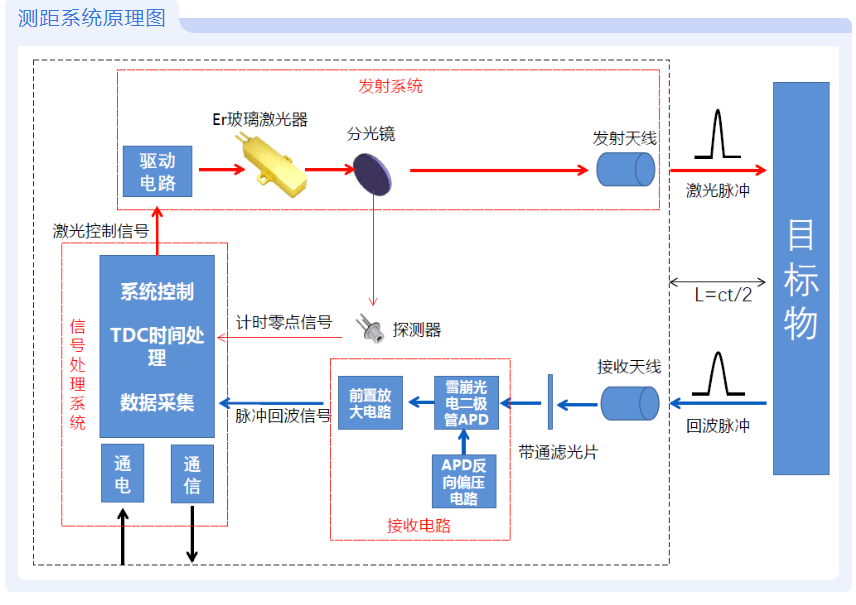

測距系統原理圖
三、產品參數
杏林睿光針對人眼安全測距應用，研制出一系列小型化、高峰值功率、高可靠性的鉺玻璃人眼安全激光器。1535nm系列產品種類豐富，能量從40μJ到500μJ，重頻從1Hz到1kHz，具有圓形TO封裝和傳統方形封裝兩種結構。產品重量輕、體積小，采用半導體封裝工藝，性能穩定，已經得到多家專業客戶認可，產能可達5000只/月。產品參數圖下圖：

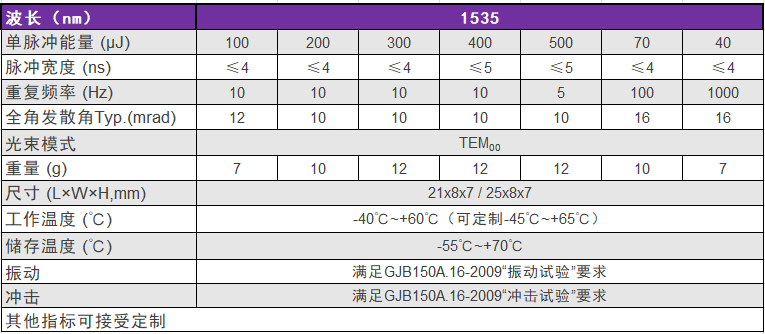

1535產品參數表
?
